西安華恒儀表制造有限公司是掌握流量計、壓力變送器、密度計、液位計核心技術的儀表生產廠家。主要生產流量計/壓力變送器/密度計/液位計OEM（代工），擁有自主的研發團隊和生產線。可以自主研發設計滿足各行業、各環境下的高精度流量計。今天和大家分享一下華恒儀表自主研發生產的流量計SMT-HJ橫截面風量測量裝置工作原理。

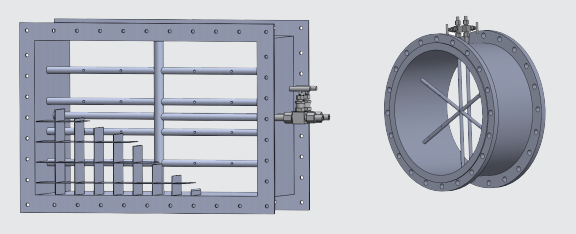

　　在橫截面測風裝置中內置多根風速檢測桿，檢測桿上迎流方向有成對的測壓孔，用來測量流體的平均總壓P0，另一組檢測桿用來檢測背流方向或下游管壁上流體靜壓P，用平均總壓和靜壓之差△P來表示流量。

　　由于管道中的流速分布是不均勻的，為了準確測量，將整個風管的截面分成多個單元面積，檢測桿上設有多對總壓孔，使它們正好處于每個單元面積之中，所測總壓，即反映了各個單元面積內的流速大小，并在檢測桿中將各點總 壓平均后和各點平均靜壓分別引出流量傳感器，形成差壓△P 輸出，△P與流量Qv之間的關系由下式確定：

　　Qv=(/4)D2{(2)/}0.5

　　其中：Qv：風管中的流量值        C： 流出系數

　?。毫黧w可膨脹系數         D：節流件直徑

　?。翰顗褐?nbsp;              ：流體工況密度

　　相信通過以上SMT-HJ橫截面風量測量裝置工作原理的全部容，能夠使大家對華恒儀表的楔形流量計有一個較為全面的認識，對選擇合適的液體流量計有所幫助。如有疑問，可以隨時聯系我們。
