西安華恒儀表制造有限公司是主要生產一體化智能孔板流量計,電磁流量計,v錐流量計,污水流量計,蒸汽流量計,空氣流量計的儀表廠家，擁有自主的研發團隊和生產線。可以自主研發設計滿足各行業、各環境下的高精度流量計。今天和大家分享一下一體化智能孔板流量計安裝方法。

　　一體化智能孔板流量計，依據被測流體物性的不同，而有相應的安裝方式。這是考慮到差壓變送器感壓器件的耐溫及防止空氣滯留、雜質沉積等因素的要求而確定的。依據上述要求，結合現場管線實際布局，選擇合理的安裝方式。

　　1．測量蒸汽

　　●垂直管道

　　對夾式流量計的變送器可置于任一方位；法蘭連接式流量計不宜安裝在垂直管道上。

　　●水平管道

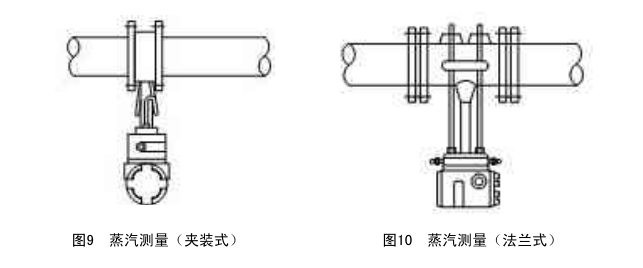

　　對夾式流量計的變送器應置于管道上方或傾斜上方，而法蘭連接式流量計的變送器應置于管道下方或傾斜下方，分別如圖9、圖10所示。

　　2．測量氣體

　　●垂直管道

　　流量計可置于任一方位，以利于觀察、維護方便為準。

　　●水平管道

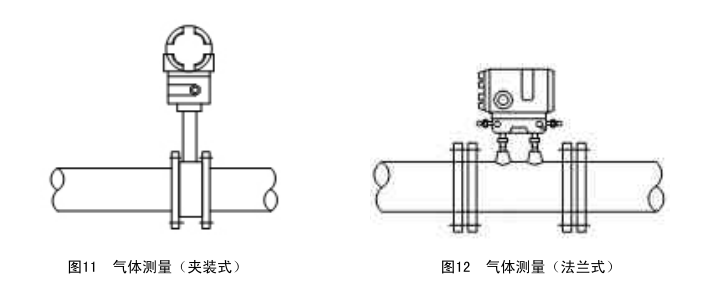

　　由于被測氣體中難免會含有一些水份或雜質，為防止雜質的沉積堵塞取壓管或因水份的存在而產生兩相，因此，在水平管線上安裝時，流量計必須置于管道的上方或傾斜上方，如圖11、圖12所示。

　　當測量高于100℃的過熱氣體時，取壓管應設置散熱器，以保護變送器的感壓元件。

　　3.測量液體

　　●垂直管道

　　流量計可置于任一方位，以利于觀察、維護方便為準。

　　●水平管道

　　由于被測液體中，難免會有氣體混入，流體流經孔板后，由于減壓作用，含在液體中的氣體會析出氣泡，因此，不要將流量計置于水平管線上方，以防止微量氣泡會經取壓管滯留在變送器的感壓元件處，此時的差壓就不是液體的真實差壓，而是含有壓縮氣體的差壓，無疑會影響測量的準確性。

　　當被測液體比較潔凈，無雜質存在時，可將流量計置于管道下方或傾斜下方。即使取壓管內有汽泡析出，也可經取壓管排入管道中，如圖13所示。

　　當被測液體中含有少量雜質存在時，為防止液體中因雜質的沉積堵塞取壓管，此時，應將流量計置于與管道軸線平行的水平方向上，為使取壓管內充滿液體，流量計出口一側應略高于進口管線，如圖14所示。

　　4.流量計的投入運行

　　●打開三閥組的正負取壓管的排污閥，排除取壓管內的污物及空氣，使被測流體緩慢進入正、負壓室內。

　　●各閥門的開關狀態置于規定位置后，流量計即可投入運行。

　　●測量高溫介質或腐蝕性介質時，操作應特別小心，謹防燙傷、燒傷。

　　以上就是一體化智能孔板流量計安裝方法的全部內容，如有疑問，可以隨時聯系我們。
