西安華恒儀表制造有限公司是主要生產流量計和變送器的儀 表廠家，擁有自主的研發團隊和生產線。可以自主研發設計滿足 各行業、各環境下的高精度流量計。今天和大家分享一下壓縮空氣流量計的參數。

　　主要特點和主要技術參數

　　儀表整體結構設計合理， 動態測量范圍寬， 壓力損失??；

　　主體材質采用不銹鋼或普通碳鋼， 以適應不同場合需要；

　　表體無可動部件， 安裝維護簡單；

　　現場液晶顯示， 脈沖輸出、 4～20mA 輸出、 RS485 通訊等功能可選其一；

　　電氣接口： 內螺紋 M20 1 .5；

　　防爆等級標志： ExdIIBT4；

　　防護等級： IP65；

　　供電電源： 3.6V 電池， 外供電源 12VDC～24VDC；

　　測量介質最高溫度： 1 50℃；

　　工作環境溫度： -30℃～+55℃（壓力補償時為 0℃～+55℃）；

　　工作壓力： 1 .6MPa、 2.5MPa、 4MPa、 1 0MPa、 16MPa、 20MPa、 25MPa、 40MPa；

　　準確度： 1.0 級、 1 .5 級。

　　公稱通徑：

　　卡裝式、 法蘭式（DN50 以下也可制造成螺紋式）： DN10、 DN1 5、 DN20、 DN25、 DN32、

　　DN40、 DN50、 DN65、 DN80、 DN100、 DN125、 DN150、 DN200、 DN250、

　　DN300；

　　插入式： DN350、 400、 450、 500、 550、 600、 700、 800、 900、 1 000 等；

　　流量測量范圍：

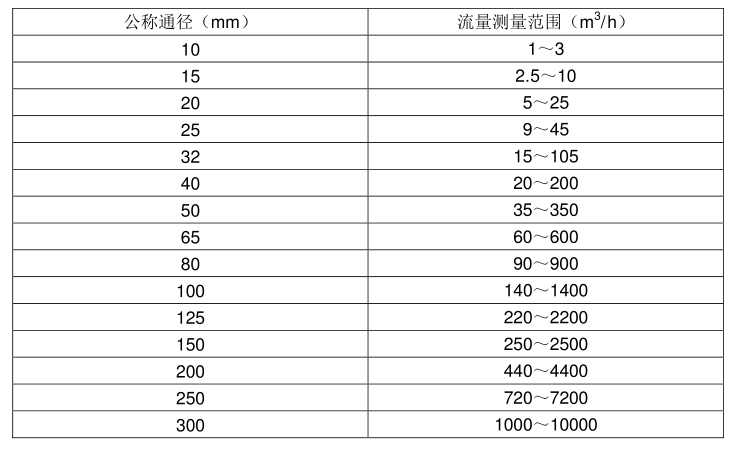

　　表 1 卡裝式、 法蘭式、 螺紋式測量范圍

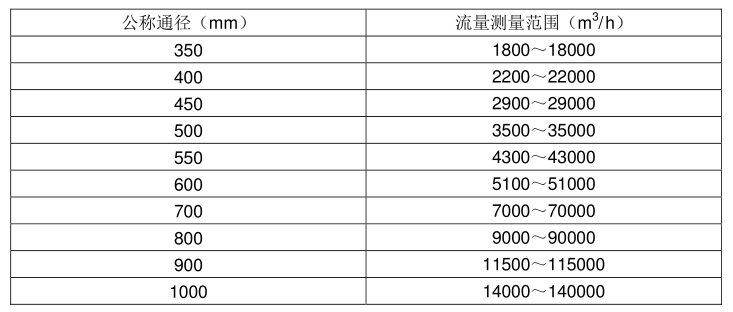

　　表 2 插入式測量范圍

　　注： 表 1 和表 2 中的流量測量范圍為工況體積流量。

　　適用介質

　　智能渦街流量計系列之壓縮空氣流量計適用于壓縮空氣流量的測量。

　　工作原理與結構

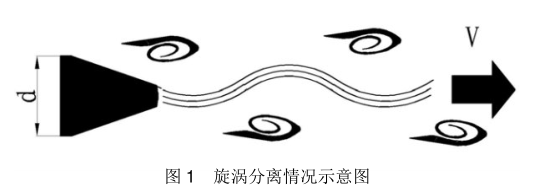

　　在流體管道中， 垂直插入個柱型阻擋物， 在其后部（相對于流體流向） 兩側就會交替地產生旋渦。 隨著壓縮空氣向下游流動形成旋渦列， 我們稱之為卡門渦街。 我們把產生旋渦的柱型阻擋物定義為旋渦發生體如圖 1 所示。

　　實驗證明， 在一定條件下旋渦的分離頻率與壓縮空氣的流速成線性關系。 因而， 只要檢測出旋渦分離的頻率， 即可計算出管道內壓縮空氣的流速或流量。

　　智能渦街流量計系列之壓縮空氣流量計集流量、 溫度、 壓力傳感器和顯示儀于一體， 不 用與流量積算儀、 壓力變送器、 溫度變送器等設備配套， 就可實現流體標況體積流量的計量。

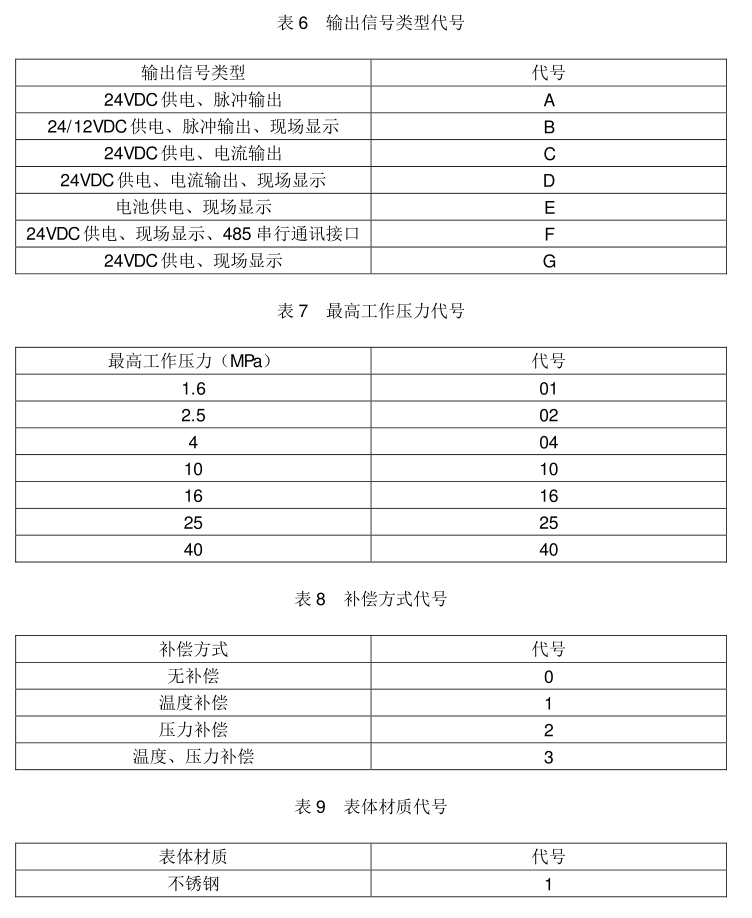

　　儀表的選型

　　以上就是壓縮空氣流量計的參數的全部內容，如有疑問，可以隨時聯系我們。
