低壓配電系統中，廣泛采用中性點直接接地的運行方式，而且引出有中性線（N線）、保護線（PE線）或保護中性線（PEN線）。根據IEC 60364的定義，低壓配電系統按接地型式，分為TN系統、TT系統、IT系統。

　　根據中性線與保護線是否合并的情況，TN系統分為如下三種：TN－C系統、TN－S系統和TN－C－S系統。

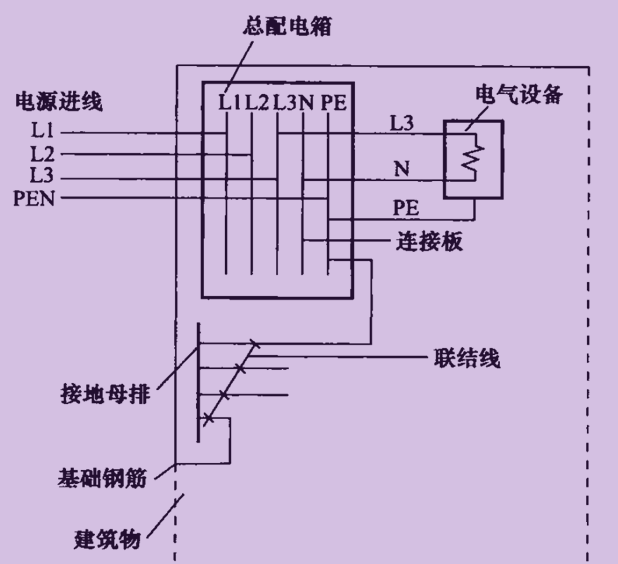

　　TN－C－S接地系統，TN－C－S接地系統的前部分是TN-C方式（N線與PE線全部合為一根PEN線）供電，但為考慮安全供電，二級配電箱出口處，分別引出PE線及N線，即在系統后部分二級配電箱后采用 TN-S方式（N線與PE線全部分開）供電。TN－C－S接地系統如下圖所示。

　　那么TN-C-S系統的PEN線在建筑物內分開為PE線和N線時，應該先接中性線母排，還是先接PE母排？這里有什么講究嗎？我們繼續往下看。

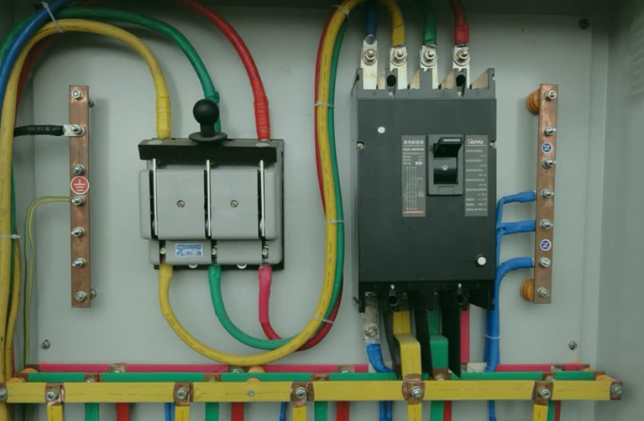

　　TN-C-S系統中，配電干線在進入建筑物后是要直接接至總配電箱的，總配電箱內的母線有L1、L2、L3、N和PE排，其中N和PE排往往設置在配電箱底部，便于進出線接線。

　　這里要注意了： PEN線必須先接PE母排，然后通過一根導線再接中性線母排。原因分析： 如果PE排至N排的連接線出現搭接松動，中性線不通，設備不會正常工作，這種故障可及時被發現并修復好，不至于發生電氣安全事故。

　　如PEN線先接中性線母排，再遇到上面的情況時，電氣系統都將不具備保護接地功能了，但這時對設備而言仍處于正常工作狀態。 這種情況存在極大的安全隱患，因?yàn)殡姎庠O(shè)備無保護性接地，后期可能會造成電擊安全事故。
