電氣閥門定位器的正確安裝

　　注意！安裝不正確。

　　如果安裝不當，可能會損壞，損壞設備或損壞其功能。

　　安裝前確保設備沒有明顯損壞。

　　確保過程連接器清潔，并使用合適的墊圈和壓蓋。

　　使用合適的工具安裝設備。請參閱構造中的信息。

　　注意！失去保護類型。

　　如果機柜打開或未正確關閉，則會損壞設備。不再保證銘牌或技術數據中指定的保護類型。確保設備已牢固關閉。

　　注意！冷凍排氣口

　　使用電氣閥門定位器設備時，排氣口②，③和④會凍結。設備的功能受損。

　　不要不安裝與底板①朝上定位。

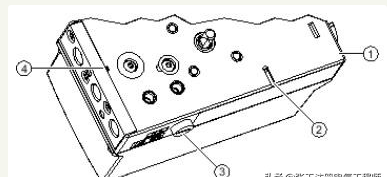

　　①底盤②排氣口外殼通風③排氣口吸音器④氣動連接附近的排氣口

　　電氣閥門定位器安裝到線性執行器

　　對于線性執行器，請使用線性執行器安裝套件或集成附件。根據所選的執行器類型，您需要不同的安裝部件。安裝套件適用于3至35mm的行程。對于更大的行程范圍，您需要單獨訂購杠桿。

　　電氣閥門定位器安裝到部分回轉執行器

　　需要一個特定于執行器的VDI/VDE3845安裝座，以將定位器安裝在部分回轉執行器上。可以從執行器制造商處獲得安裝座和螺釘。確保安裝板的金屬板厚度>4mm并加固。還需要安裝套件或不銹鋼聯軸器。
